gethostbyname函数实现分析

DNS ：

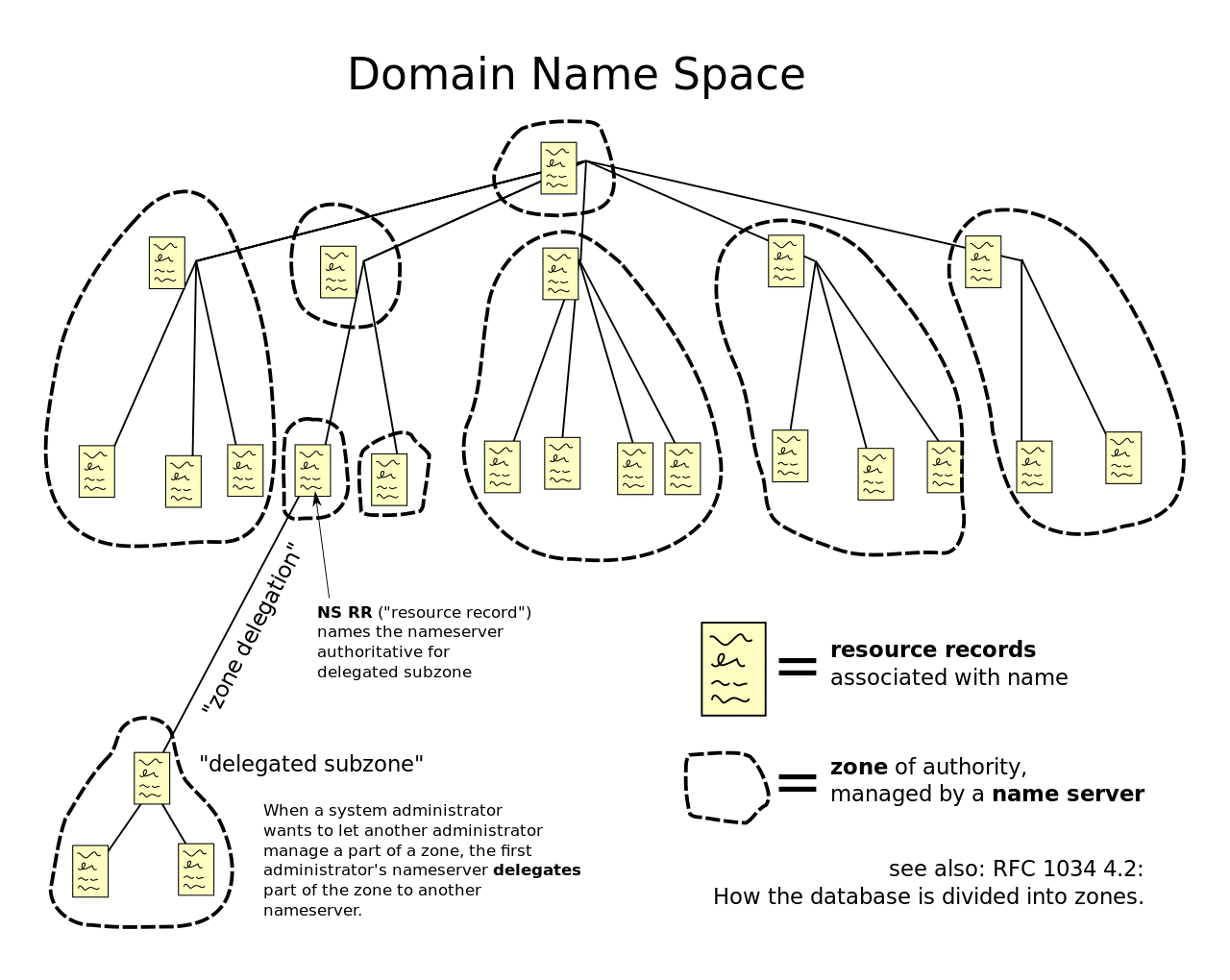

DNS是一个分层级（hierarchical ），分布式（decentralized）的网络数据库，完成主机名称和IP地址之间的相互映射。DNS名称空间包含一个树状结构，树根没有命名，下面是树的最高层为顶级域名，顶级域名包括：顶级域名（gTLD），国家代码顶级域名（ccTLD），国际化国家设施顶级域名（infrastructure TLD），下面一层是权威域名服务器。其中权威域名服务器对DNS请求进行应答返回IP地址。

DNS协议：

dns协议包含两部分：

1. 对DNS特定名称查询的查询、响应协议

2. 名称服务器用户交换数据库记录的协议（区域传输）

应用访问DNS通过地址解析器（resolver），通常通过TCP，UDP协议通讯是需要将主机名转换为IPv4， IPv6地址。

gethostbname：

需要socket通过域名方式完成连接 , 可以通过API gethostbyname 函数完成。gethostbyname 函数是 glibc 库中提供一个域名解析的函数。调用方法也相对简单，存在问题是范围结果是 static 类型变量，存在数据被覆盖的情况。

函数定义：

1
2
3
       #include <netdb.h>
       extern int h_errno;
       struct hostent *gethostbyname(const char *name);

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
       The hostent structure is defined in <netdb.h> as follows:

       struct hostent {
               char  *h_name;            /* official name of host */
               char **h_aliases;         /* alias list */
               int    h_addrtype;        /* host address type */
               int    h_length;          /* length of address */
               char **h_addr_list;       /* list of addresses */
           }
           #define h_addr h_addr_list[0] /* for backward compatibility */

DEMO程序：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#include <sys/types.h>
#include <stdlib.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <netdb.h>
#include <stdio.h>
#include <errno.h>

int main(int argc, char *argv[])
{
	struct hostent *hp=NULL;
	struct in_addr ip_addr;
	char str[64];

	if (argc <= 1){
		printf("argc <1 \n");
		exit(EXIT_FAILURE);
	}
	hp = gethostbyname(argv[1]);
	if (!hp){
		printf("%s was not resolved %d\n", argv[1], errno);
		exit(EXIT_FAILURE);
	}
	char **pptr;
	for (pptr = hp->h_addr_list; *pptr!=NULL; pptr++) {
		printf("HostName: %s was resolved to :%s \n",
				argv[1], inet_ntop(hp->h_addrtype, *pptr, str, sizeof(str)));
	}
	exit(EXIT_SUCCESS);
}

gethostbyname 的glibc2.29版本实现：

下载glibc2.29 版本学习了下gethostbyname 代码：

1. 函数声明

netdb.h

#define DECLARE_NSS_PROTOTYPES(service)

extern enum nss_status _nss_ ## service ## _gethostbyname_r \

(const char *name, struct hostent *host, char *buffer, \

size_t buflen, int *errnop, int *h_errnop);

2. 函数定义：

gethostbyname实现比较特殊使用 nss/getXXbyYY.c， nss/getXXbyYY_r.c 两个文件，通过宏定义的方式定义了模板，inet/gethstbynm.c ，inet/gethstbynm_r.c nscd/nscd_gethst_r.c中设置了相关参数信息，与模板组合完成函数定义。

3.函数实现：

getXXbyYY.c ：实现函数主题流程

1）. 生成锁

2）. 申请buffer空间

3）. 判断传入主机名称是否IP地址

4）. 调用 INTERNAL，针对gethostbyname内部函数指定为 gethostbyname_r，调用过程中出现ERANGE时，通过realloc 2倍方式动态扩大内存；

5）. 释放锁；

getXXbyYY_r.c ：函数具体实现方法

1）. 判断传入主机名称是否IP地址,并处理

2）. 判断是否支持nscd（编译时通过USE_NSCD指定）,存在从nscd中获取

3）. 初始化处理动作查询表。也是通过宏定义 DB_LOOKUP_FCT，指定第一个处理方法

4）. 动态库方法：通过 DL_CALL_FCT调用方法

静态库方法：通过function.def定义的DEFINE_GETBY

# define DEFINE_GETBY(h,nm,ky) \
{ #h"_get"#nm"by"#ky"_r", _nss_##h##_get##nm##by##ky##_r },
static struct fct_tbl { const char *fname; void *fp; } *tp, tbl[] =

5）. 根据返回结果是否成功，成功并判断是否需要合并处理，将结果累计存储到mergebuf中，否则进行失败处理。

6）. 如果存在多个方法通过__nss_next2 指向一下方法通过4，5调用

4. 域名查询方法初始化与nsswith.conf：

XXX-lookup.c， nss/nsswitch.c：进行解析式的具体方法列表创建，查找返回

1）. 宏定义在nss/XXX-lookup.c nss/hosts-lookup.c完成hosts（域名查询）方法定义

2）. __nss_database_lookup 通过nss_parse_file解析nsswitch.conf文件，完成 service_user列表初始化，指定开始执行的方法。

3） .__nss_lookup根据支持的action，通过动态加载模式，__nss_lookup_function，找到指定的函数并返回

5. dns，files nscd方式实现：

域名解析顺序可以通过 /etc/nsswitch.conf 文件中的hosts选项进行设置，先使用 files方式（/etc/hosts文件中的配置信息），还是使用dns 方式（通过/etc/resolv.conf 配置域名服务器通过域名解析进行）

dns方式：

resolv/nss_dns/dns-host.c

函数调用链

_nss_dns_gethostbyname3_r ->

gethostbyname3_context->

__res_context_search->

getanswer_r->

files方式：

nss/nss_files/files-host.c

函数调用链：

_nss_files_gethostbyname3_r->

gethostbyname3_multi

nscd

nscd/nscd_gethst_r.c

函数调用链：

__nscd_gethostbyname_r->

nscd_gethst_r

sudo apt update
sudo apt install nscd

跟踪gethostbyname的域名解析过程：

环境：

OS：Ubuntu 17.10 （lsb_release -a） 4.13.0-21-generic (uname -a)

glibc : GNU C Library (Ubuntu GLIBC 2.26-0ubuntu2.1) stable release version 2.26 (libc.so.6 )

gcc: gcc version 7.2.0 (Ubuntu 7.2.0-8ubuntu3.2)

准备：

1）demo编译：

gcc gethostbyname.c -o gethostbyname

2）配置文件：

/etc/nsswitch.conf 中

hosts: files dns

/etc/resolv.conf

nameserver 223.5.5.5

service nscd status: inactive

strace ./gethostbyname www.baidu.com > gethostbyname.default.log 2>&1

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
  1 execve("./gethostbyname", ["./gethostbyname", "www.baidu.com"], [/* 22 vars */]) = 0
...
//载入resolv.conf host.conf nsswitch.conf 文件
 26 stat("/etc/resolv.conf", {st_mode=S_IFREG|0644, st_size=241, ...}) = 0
 27 open("/etc/host.conf", O_RDONLY|O_CLOEXEC) = 3
 28 fstat(3, {st_mode=S_IFREG|0644, st_size=92, ...}) = 0
 29 read(3, "# The \"order\" line is only used "..., 4096) = 92
 30 read(3, "", 4096)                       = 0
 31 close(3)                                = 0
 32 open("/etc/resolv.conf", O_RDONLY|O_CLOEXEC) = 3
 33 fstat(3, {st_mode=S_IFREG|0644, st_size=241, ...}) = 0
 34 read(3, "# This file is managed by man:sy"..., 4096) = 241
 35 read(3, "", 4096)                       = 0
 36 close(3)                                = 0
...
//ncsd
uname({sysname="Linux", nodename="vm-134", ...}) = 0
 38 socket(AF_UNIX, SOCK_STREAM|SOCK_CLOEXEC|SOCK_NONBLOCK, 0) = 3
 39 connect(3, {sa_family=AF_UNIX, sun_path="/var/run/nscd/socket"}, 110) = -1 ENOENT (No such file or directory)
 40 close(3)                                = 0
 41 socket(AF_UNIX, SOCK_STREAM|SOCK_CLOEXEC|SOCK_NONBLOCK, 0) = 3
 42 connect(3, {sa_family=AF_UNIX, sun_path="/var/run/nscd/socket"}, 110) = -1 ENOENT (No such file or directory)
 43 close(3)                                = 0
...

 44 open("/etc/nsswitch.conf", O_RDONLY|O_CLOEXEC) = 3
 45 fstat(3, {st_mode=S_IFREG|0644, st_size=497, ...}) = 0
 46 read(3, "# /etc/nsswitch.conf\n#\n# Example"..., 4096) = 497
 47 read(3, "", 4096)                       = 0
 48 close(3)

// 链接动态库根据nsswitch 查找相关函数 这里由于配置了files先查找libnss_files.so.2动态库中指定函数
 54 openat(AT_FDCWD, "/lib/x86_64-linux-gnu/libnss_files.so.2", O_RDONLY|O_CLOEXEC) = 3
 55 read(3, "\177ELF\2\1\1\0\0\0\0\0\0\0\0\0\3\0>\0\1\0\0\0\360!\0\0\0\0\0\0"..., 832) = 832
 56 fstat(3, {st_mode=S_IFREG|0644, st_size=47608, ...}) = 0
...
 64 open("/etc/hosts", O_RDONLY|O_CLOEXEC)  = 3
 65 fstat(3, {st_mode=S_IFREG|0644, st_size=348, ...}) = 0
 66 read(3, "127.0.0.1\tlocalhost\n127.0.1.1\twe"..., 4096) = 348
 67 read(3, "", 4096)                       = 0
 68 close(3)

// 没有结果，通过dns方式查找相关函数, 最终走的是res_search等相关方法，
74 openat(AT_FDCWD, "/lib/x86_64-linux-gnu/libnss_dns.so.2", O_RDONLY|O_CLOEXEC) = 3
 75 read(3, "\177ELF\2\1\1\0\0\0\0\0\0\0\0\0\3\0>\0\1\0\0\0\20\20\0\0\0\0\0\0"..., 832) = 832
 76 fstat(3, {st_mode=S_IFREG|0644, st_size=27016, ...}) =  0
...
 82 openat(AT_FDCWD, "/lib/x86_64-linux-gnu/libresolv.so.2", O_RDONLY|O_CLOEXEC) = 3
 83 read(3, "\177ELF\2\1\1\0\0\0\0\0\0\0\0\0\3\0>\0\1\0\0\0p8\0\0\0\0\0\0"..., 832) = 832
 84 fstat(3, {st_mode=S_IFREG|0644, st_size=97136, ...}) = 0

// 可以看到基于UDP协议进行了域名查询
 93 socket(AF_INET, SOCK_DGRAM|SOCK_CLOEXEC|SOCK_NONBLOCK, IPPROTO_IP) = 3
 94 connect(3, {sa_family=AF_INET, sin_port=htons(53), sin_addr=inet_addr("223.5.5.5")}, 16) = 0
 95 poll([{fd=3, events=POLLOUT}], 1, 0)    = 1 ([{fd=3, revents=POLLOUT}])
 96 sendto(3, "B\217\1\0\0\1\0\0\0\0\0\0\3www\5baidu\3com\0\0\1\0\1", 31, MSG_NOSIGNAL, NULL, 0) = 31
 97 poll([{fd=3, events=POLLIN}], 1, 5000)  = 1 ([{fd=3, revents=POLLIN}])
 98 ioctl(3, FIONREAD, [90])                = 0
 99 recvfrom(3, "B\217\201\200\0\1\0\3\0\0\0\0\3www\5baidu\3com\0\0\1\0\1\300"..., 1024, 0, {sa_family=AF_INET, sin_port=htons(53), sin_addr=inet_addr("223.5.5. 5")}, [28->16]) = 90
100 close(3)                                = 0



启动 nscd 后（service nscd）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
 //nscd 走的是TCP协议
38 socket(AF_UNIX, SOCK_STREAM|SOCK_CLOEXEC|SOCK_NONBLOCK, 0) = 3
 39 connect(3, {sa_family=AF_UNIX, sun_path="/var/run/nscd/socket"}, 110) = 0
 40 sendto(3, "\2\0\0\0\r\0\0\0\6\0\0\0hosts\0", 18, MSG_NOSIGNAL, NULL, 0) = 18
 41 poll([{fd=3, events=POLLIN|POLLERR|POLLHUP}], 1, 5000) = 1 ([{fd=3, revents=POLLIN|POLLHUP}])
 42 recvmsg(3, {msg_name=NULL, msg_namelen=0, msg_iov=[{iov_base="hosts\0", iov_len=6}, {iov_base="\310O\3\0\0\0\0\0", iov_len=8}], msg_iovlen=2, msg_control=[{    cmsg_len=20, cmsg_level=SOL_SOCKET, cmsg_type=SCM_RIGHTS, cmsg_data=[4]}], msg_controllen=20, msg_flags=MSG_CMSG_CLOEXEC}, MSG_CMSG_CLOEXEC) = 14
 43 mmap(NULL, 217032, PROT_READ, MAP_SHARED, 4, 0) = 0x7fb454ef8000
 44 close(4)                                = 0
 45 close(3)                                = 0
 46 socket(AF_UNIX, SOCK_STREAM|SOCK_CLOEXEC|SOCK_NONBLOCK, 0) = 3
 47 connect(3, {sa_family=AF_UNIX, sun_path="/var/run/nscd/socket"}, 110) = 0
 48 sendto(3, "\2\0\0\0\4\0\0\0\16\0\0\0www.baidu.com\0", 26, MSG_NOSIGNAL, NULL, 0) = 26
 49 poll([{fd=3, events=POLLIN|POLLERR|POLLHUP}], 1, 5000) = 1 ([{fd=3, revents=POLLIN|POLLHUP}])
 50 read(3, "\2\0\0\0\1\0\0\0\21\0\0\0\1\0\0\0\2\0\0\0\4\0\0\0\2\0\0\0\0\0\0\0", 32) = 32
 51 readv(3, [{iov_base="www.a.shifen.com\0", iov_len=17}, {iov_base="\16\0\0\0", iov_len=4}, {iov_base="o\rd[o\rd\\", iov_len=8}], 3) = 29
 52 read(3, "www.baidu.com\0", 14)          = 14
 53 close(3)                                = 0
 54 fstat(1, {st_mode=S_IFREG|0664, st_size=3702, ...}) = 0
 55 write(1, "HostName: www.baidu.com was reso"..., 112HostName: www.baidu.com was resolved to :111.13.100.91

nsswitch.conf merge action：

概述及疑问：

nsswitch.conf 文件大致格式如下：

database1： service1[STATUS=ACTION]， service2

…..

可以配置 database ，如hosts ，passwd等，通过调整它们的service 顺序，来设置哪个services先被查询，如果存在多个services，可以通过service查询结果状态设置不通的action 目前包含 return， continue， merge。

这个验证了下merge action

验证过程：

调整 /etc/nsswitch.conf

hosts: files [SUCCESS=merge] dns

./gethostbyname www.baidu.com
www.baidu.com was not resolved 22 （EINVAL）

问题分析：

1）源码：

在getXXbyYY_r. c 处理逻辑中是有merge 操作的，调用了

__merge_einval函数，目前这个函数直接返回 EINVAL。

2）文档：

merge [SUCCESS=merge] is used between two database entries. When a group is located in the first of the two group entries, processing will continue on to the next one.

1
....

nswitch.conf merge目前只支持 group database
